一、產品概述：

根據《GB 1208-2006 電流互感器》規定，互感器需進行匝間過電壓試驗。

WXKL-H  開路電壓測試儀是檢測電流互感器開路電壓峰值的專用設備，本儀器采用模塊化設計技術，它采用本廠成熟可靠的峰值檢波電路，高抗沖擊、抗干擾設計，保證了本儀器具有較高的可靠性。

本儀器還可測量工頻電壓峰值連續脈沖電壓峰值，諧波等是一款性能價格比很高的儀器。

WXKL-H 開路電壓測試儀是適合于使用在試驗室、車間和其他場合測量電壓峰值用的輕便可攜帶式儀器。

WXKL-H  開路電壓測試儀最大測試值可到4500V(峰值)。

WXKL-H  開路電壓測試儀帶有過壓報警功能，避免過電壓損壞實驗設備。

WXKL-H  開路電壓測試儀采用1024X768大屏幕TFT彩色觸摸屏，更加人性化操作。

WXKL-H  開路電壓測試儀帶有15次諧波分析功能，是用戶更好的分析參數。

開機前應首先閱讀本說明書第五節注意事項，注意人身安全和儀器使用安全。

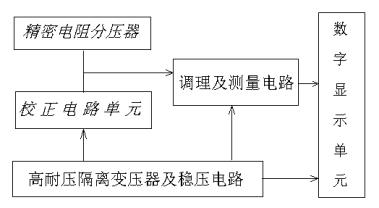

二、電原理框圖：

高耐壓隔離變壓器及穩壓電路

精密電阻分壓器:  衰減60dB

調理電路及測量電路：峰值測量電路。

數字顯示單元：屏幕直接顯示

三、主要技術指標

測量范圍：0∽4500V（峰值）（可定制6KV,10KV）

工作頻率：50Hz

測量誤差： ≤±1.5％±0.005kV

測量線性誤差： ≤1dB

分辨率：0.001kV

數字誤差： ±2個字

機內分壓器誤差： <5‰

輸入阻抗： >30MΩ

使用環境溫度： 0∽40℃

環境相對濕度： <80％

儀器電源電壓： 220V±10％  50Hz

液晶屏：8寸高清彩色觸摸屏，分辨率1024X768

整機消耗功率： <20W
